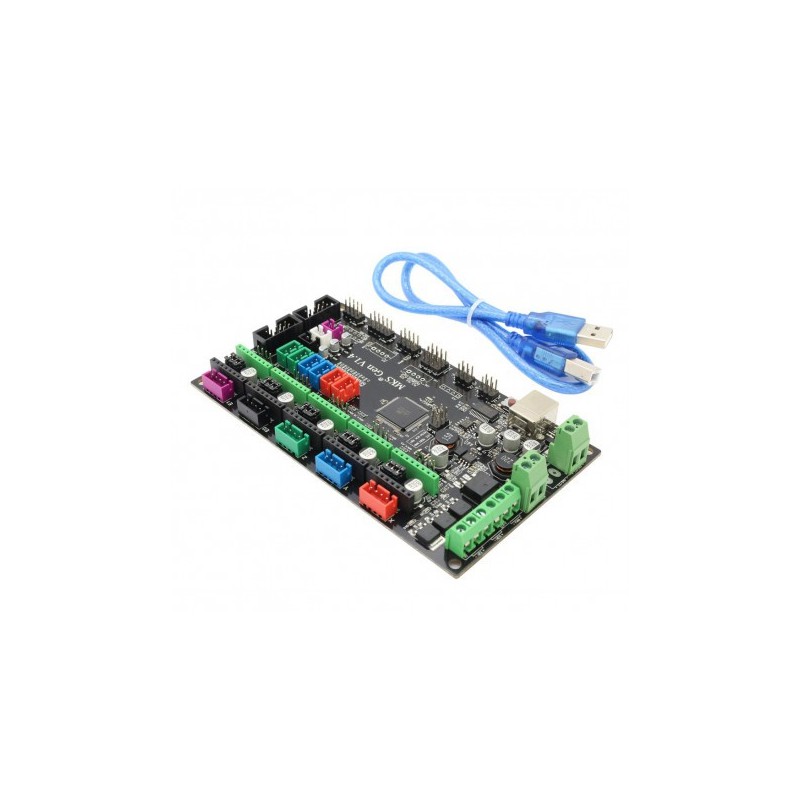

Carte mère MKS Gen V1.4 pour imprimante 3D compatible RepRap Rampes1.4
Livraison rapide et fiable!
Support technique et suivi!
Qualité garantie!
Description:
Cette carte conçue spécifiquement pour le pilotage d'une imprimante 3D (ou d'une autre CNC), est la synthèse du RAMPS 1.4 et de l'Arduino MEGA 2560, dont elle a le processeur.
Sur le RAMPS 1.4, la sortie D9 est affectée, soit à la ventilation, soit à une deuxième tête. La carte MKS V1.4 à elle une sortie D7 dédiée a la deuxième tête ce qui permet de conserver D9 pour la ventilation.
Les firmwares Marlin et Repetier sont compatibles avec cette carte. L'affectation des broches est quasiment identique au Ramps 1.4, mais il faut toutefois veiller à bien assigner les broches spécifiques telles que D7 et D9 et celles dédiées aux thermistances.
Caractéristiques:
|
Microcontroleur: |
ATmega2560 |
| Tension de fonctionnement: | 5 V |
| Tension d'entrée: | 12 V - 24V |
| Pilotage thermistances: | 3 |
| Emplacements pilotes moteurs: | 5 |
| Pilotage chauffage tête: | 3 |
| Pilotage ventilation: | 1 |
| Pilotage plateau chauffant | 1 |
| Broches de fin course | 6 |
| Mémoire Flash: | 256 KB |
| EEPROM: | 4 KB |
| Connexion écran LCD | 1 |
| Connexion lecteur de carte SD | 1 |
| Vitesse d'horloge: | 16 MHz |
| Connexion PC | USB type: B |
